Коллекторы охлаждения валков прокатного стана 2000 компании SMS DEMAG. Ранее данные коллекторы поставлялись компанией LECHLER. От них остался лишь сборочный чертеж – общий вид.
Специалистами компании ПРОЕКТ 3006 выполнено проектирование данного узла заново – реверс инжиниринг. Созданы ТУ, деталировка, ТЗ для производства.

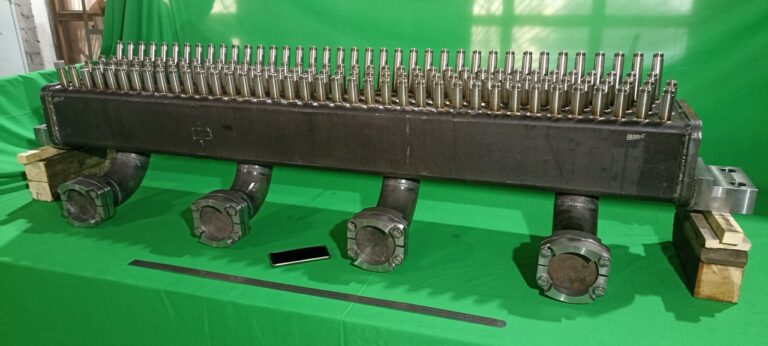

Коллектор представляет собой прямоугольную толстостенную трубу, в которую вварено 152 ниппеля с соплами форсунок.
Трубу толщиной стенки 16 мм пришлось заказывать из-за границы, так как в России в настоящий момент такая позиция не выпускается. В процессе производства использовалась токарная, фрезерная обработка.
Сопла форсунок выполнены на электроэрозионном станке. Определенная сложность заключалась в том, что толстостенная труба выполнена из конструкционной стали, а ниппеля из нержавеющей. Для успешного и качественного выполнения работ была применена дуговая сварка в защитной среде аргона.
По окончании работ была проведена опрессовка изделий. В настоящий момент изделия отгружены заказчику и успешно эксплуатируются.
В производстве компании ПРОЕКТ 3006 находится еще одна партия коллекторов, которые будут отгружены в марте 2026 года.
